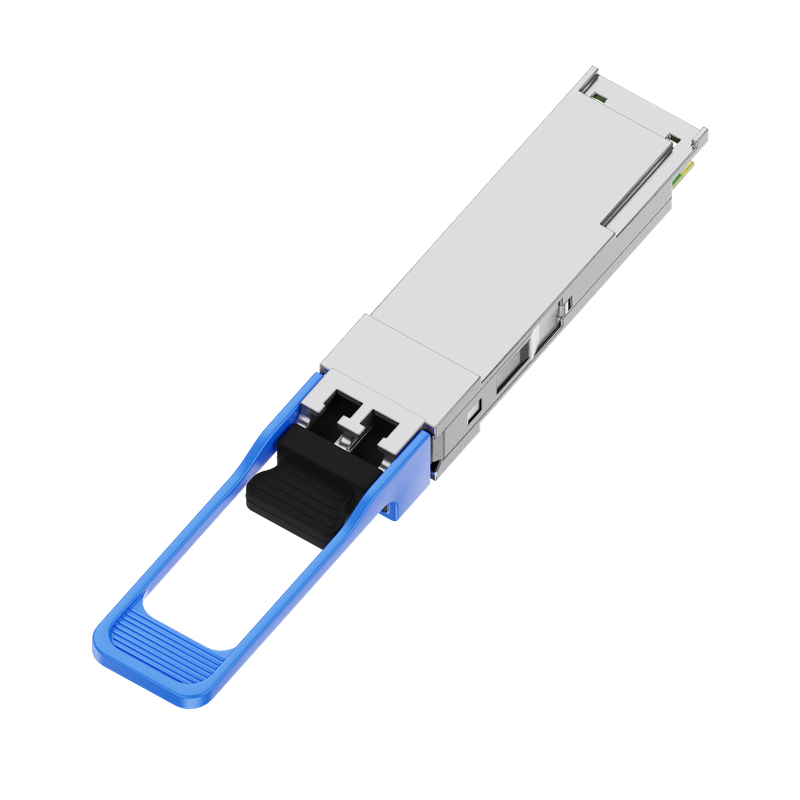

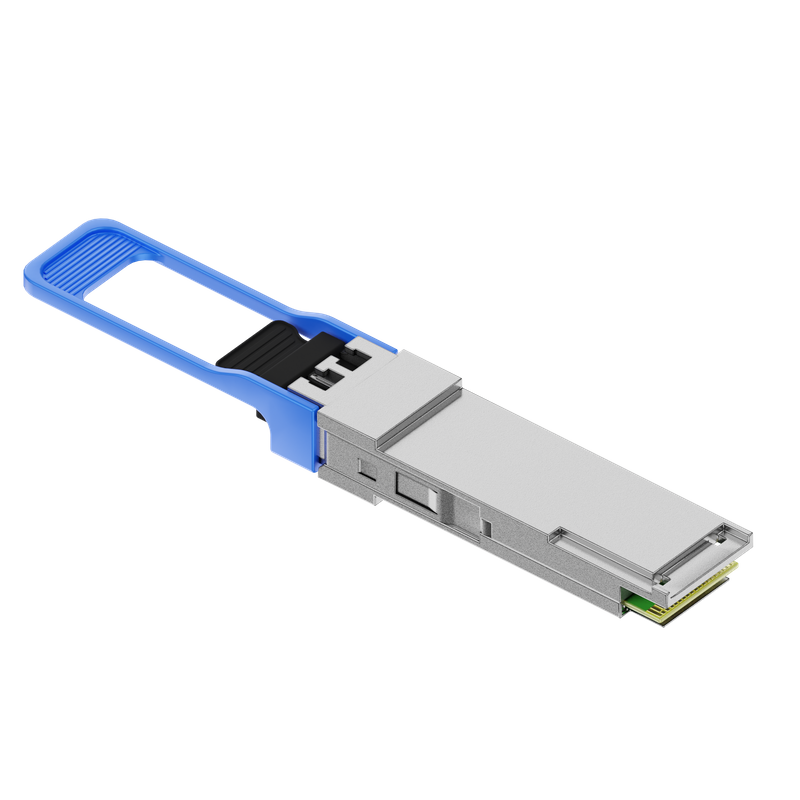

100GBASE-LR4 QSFP28 модуль O-band 10км

FT-Q100-LR4-10 — оптический модуль QSFP28 стандарта 100GBASE-LR4 для одномодовых линий до 10 км. Поток 100 Гбит/с разделён на четыре оптических канала по 25,78 Гбит/с.

Каналы занимают сетку LAN-WDM в O-диапазоне: 1295,56, 1300,05, 1304,58 и 1309,14 нм. Передатчик каждого канала построен на неохлаждаемом лазере DFB, приёмный тракт — на PIN-фотодиодах.

Оба тракта, передающий и приёмный, содержат схемы восстановления синхронизации CDR. Они восстанавливают форму и тактирование сигнала на каждом канале, что снижает накопленный джиттер на границе между электрическим интерфейсом хоста и оптической линией.

Боковое подавление мод — не менее 30 дБ, коэффициент экстинкции — не менее 3 дБ, спектральная ширина канала по уровню −20 дБ — не более 1 нм.

Электрический интерфейс — CAUI-4, четыре линии NRZ по 25,78 Гбит/с. Питание 3,3 В, потребляемый ток не превышает 1060 мА, рассеиваемая мощность — менее 3,5 Вт. Рабочий диапазон температуры корпуса — 0…+70 °C.

Модуль соответствует QSFP28 MSA, поддерживает горячую замену и диагностику DDM по I²C. Оптический разъём — duplex LC.

Большая дальность на той же сетке каналов — FT-Q100-ER4-30 на 30 км. Исполнение на сетке CWDM с дальностью 10 км — FT-Q100-4WDM-S.
