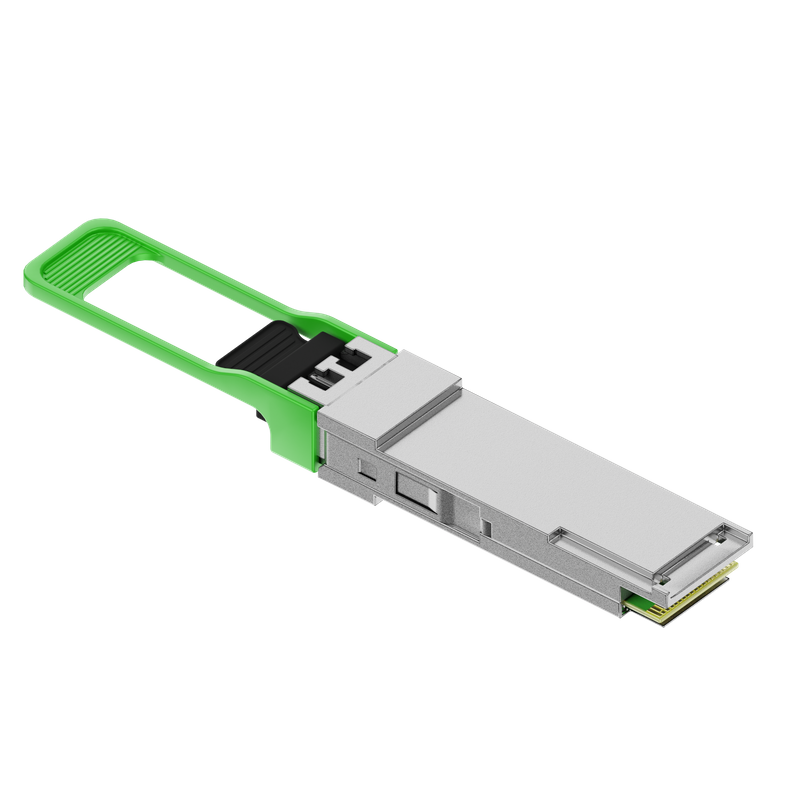

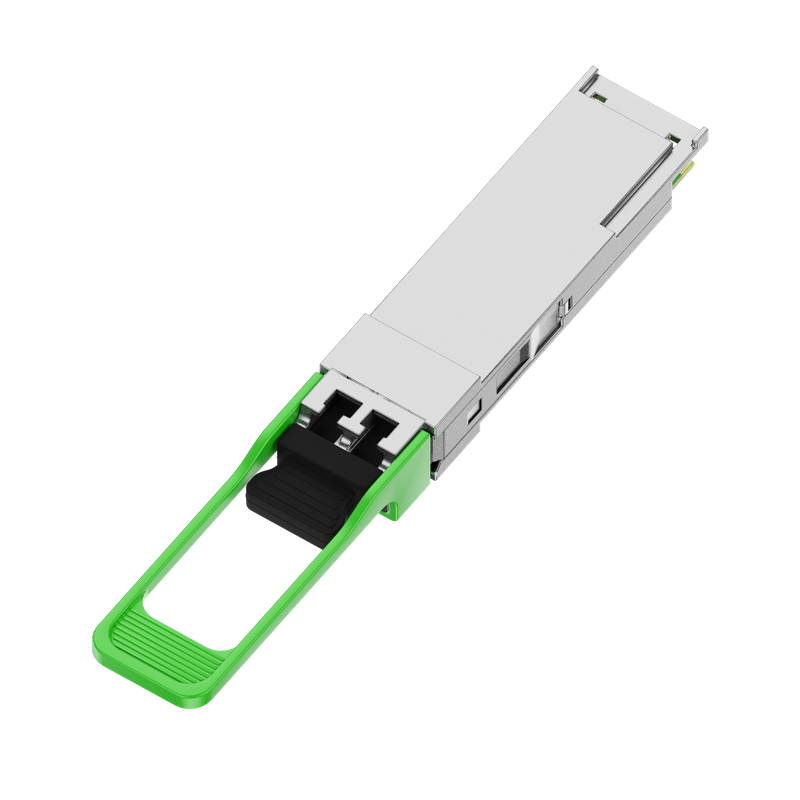

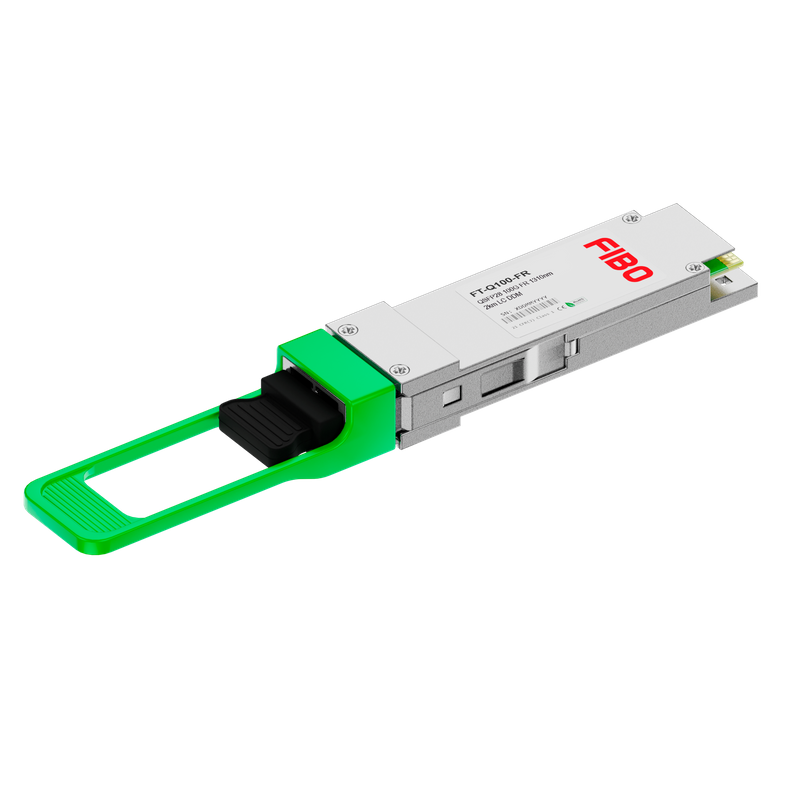

100GBASE-FR1 QSFP28 модуль 1310нм 2км

100GBASE-FR1 QSFP28 – это высокоскоростной оптический модуль, предназначенный для использования в сетях 100 Gigabit Ethernet. Он обеспечивает передачу данных со скоростью 100 Гбит/с на расстояние до 2 километров по одномодовому волокну (SMF) с длиной волны 1310нм.

На стороне передачи модуль преобразует 4x 25G NRZ (Non-return-to-zero) электрических входных канала (каждый 25.78125 Гбит/с) в 1 Single Lambda 100G PAM4 оптический сигнал с использованием PAM4 модуляции и скоростью передачи 53.125 Гбод. На стороне приема модуль выполняет обратную операцию, преобразуя 1 Single Lambda 100G PAM4 оптический сигнал в 4x 25G NRZ электрических входа с использованием PAM4 модуляции и скоростью передачи 53.125 Гбод.

Модуль использует лазерные передатчики EML TOSA (работающие в диапазоне 1304.5–1317.5 нм) и приемники PIN ROSA.

Digital Diagnostic Monitoring (DDM) – это специальная функция оптического модуля, которая позволяет контролировать и просматривать в режиме реального времени такие параметры, как мощность исходящего сигнала (TX), уровень принимаемого сигнала (RX), напряжение питания, температуру модуля и ток смещения в цепи передатчика. Изменения данных параметров позволяют судить о состоянии оптической системы и трассы в целом. Для полноценной работы функция DDM должна поддерживаться как оптическим модулем, так и коммутатором.

Оптический трансивер соответствует требованиям RoHS 2011/65 / EU.

Модуль поддерживает функцию FEC (Forward Error Correction), которая помогает принимающей стороне обнаруживать и исправлять битовые ошибки, улучшая общее качество связи.

Работает в стандартном диапазоне температур 0°–70°C и имеет двойные LC-коннекторы.

Наиболее популярные области применения: сети операторов интернет-услуг (ISP), мобильных операторов и основные сети центров обработки данных.

Трансивер QSFP28 FR1 полностью соответствует Multi Source Agreement (MSA) SFF-8665 и 100g fr Lambda MSA.
