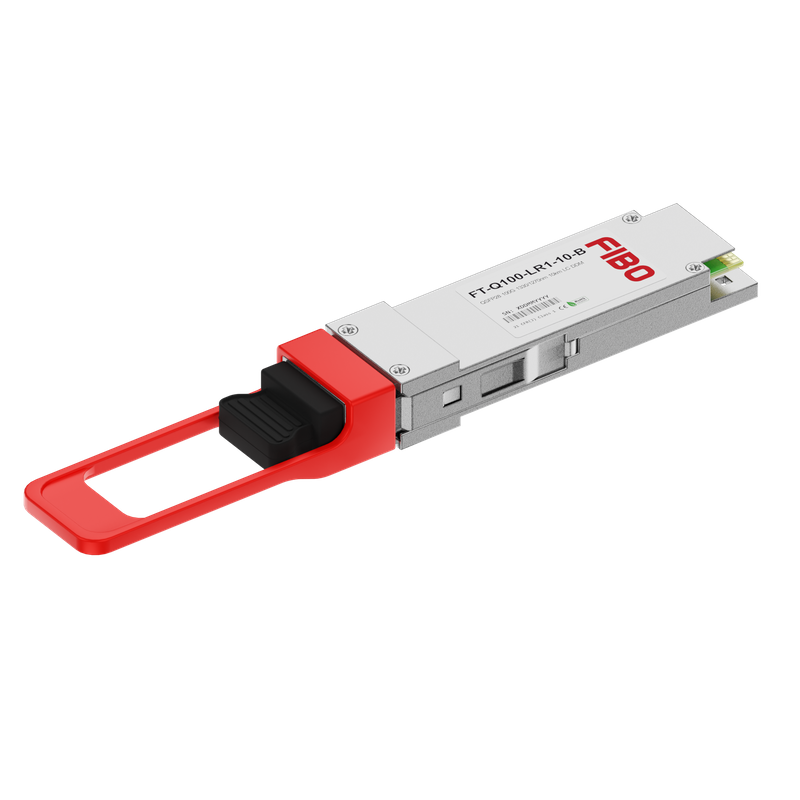

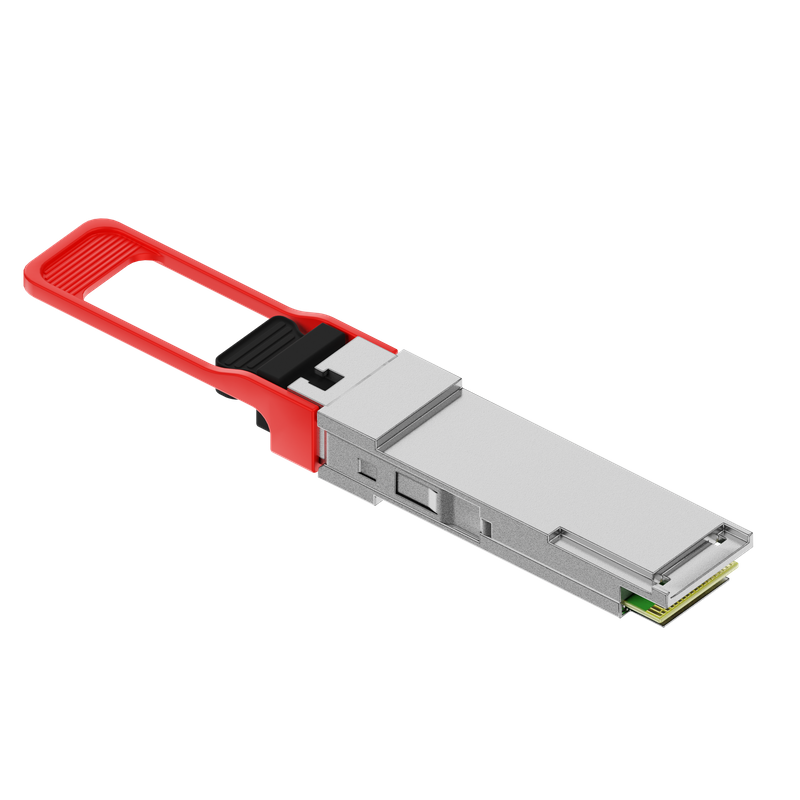

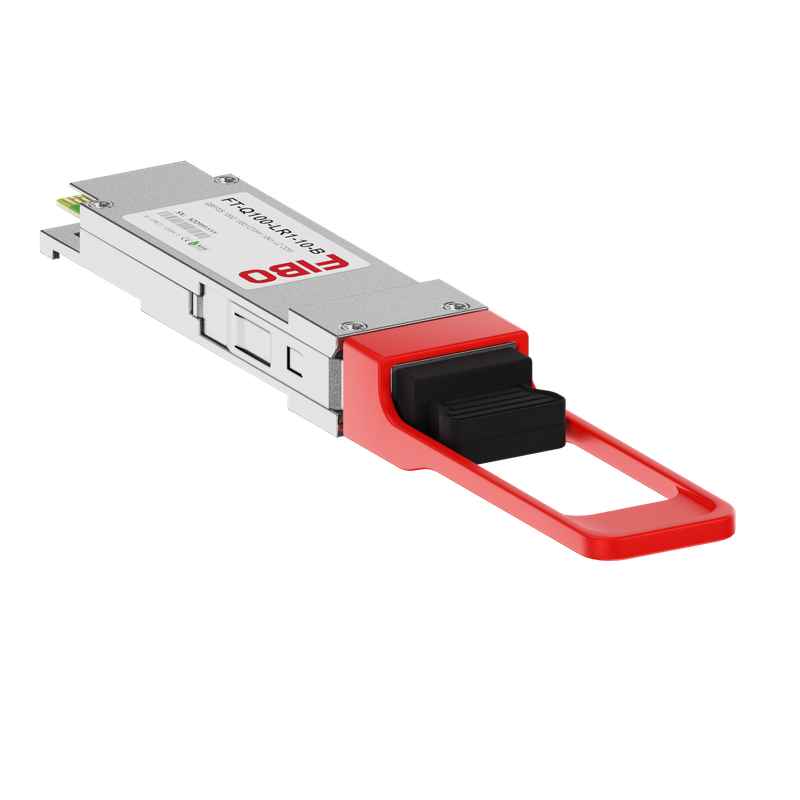

100GBASE-LR1 QSFP28 модуль 1331/1271нм 10км

FT-Q100-LR1-10-B — одноволоконный модуль QSFP28 на 100 Гбит/с с дальностью до 10 км. Передатчик работает на 1331 нм, приёмник — на встречной длине волны 1271 нм.

Модуль образует пару с FT-Q100-LR1-10-A: длины волн зеркальны, оба направления идут по одному волокну. Два одинаковых модуля канал не образуют, поскольку их передатчики работают на одной длине волны.

Поток передаётся одной длиной волны с модуляцией PAM4: каждый символ несёт два бита, поэтому символьная скорость вдвое ниже скорости передачи данных. Линейная скорость составляет 106,25 Гбит/с.

Передатчик построен на лазере с электроабсорбционным модулятором EML, приёмник — на PIN-фотодиоде. Коэффициент экстинкции — не менее 3,5 дБ, боковое подавление мод — не менее 30 дБ.

Электрический интерфейс со стороны хоста — CAUI-4. Модуль соответствует QSFP28 MSA, поддерживает горячую замену и диагностику DDM по I²C. Оптический разъём — simplex LC, температура корпуса — 0…+70 °C.

Большая дальность в одноволоконном исполнении — FT-Q100-LR1-20-B на 20 км.
