100GBASE-ER1 QSFP28 модуль 1304нм 30км

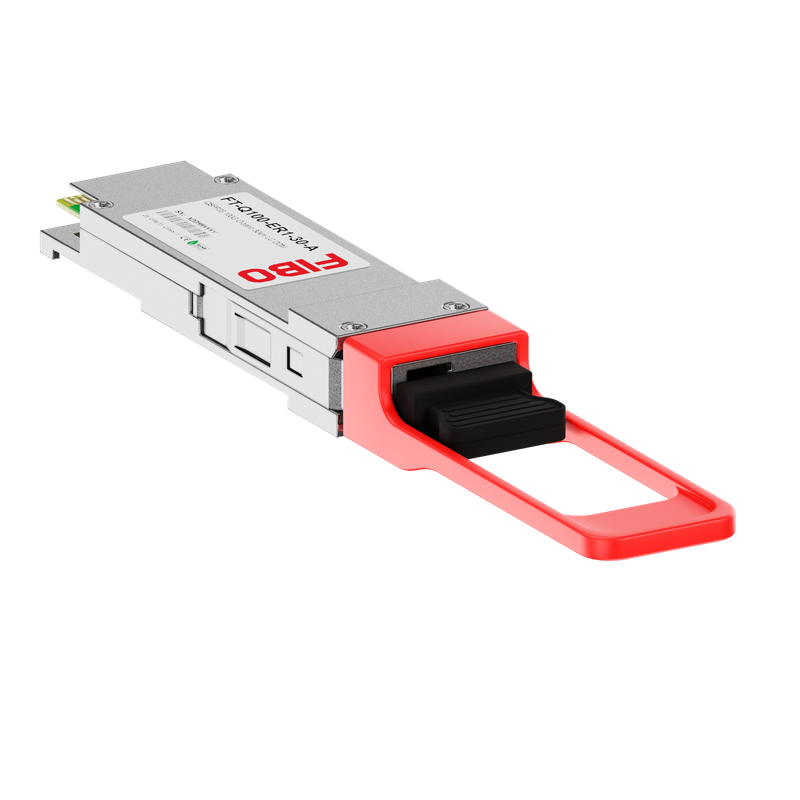

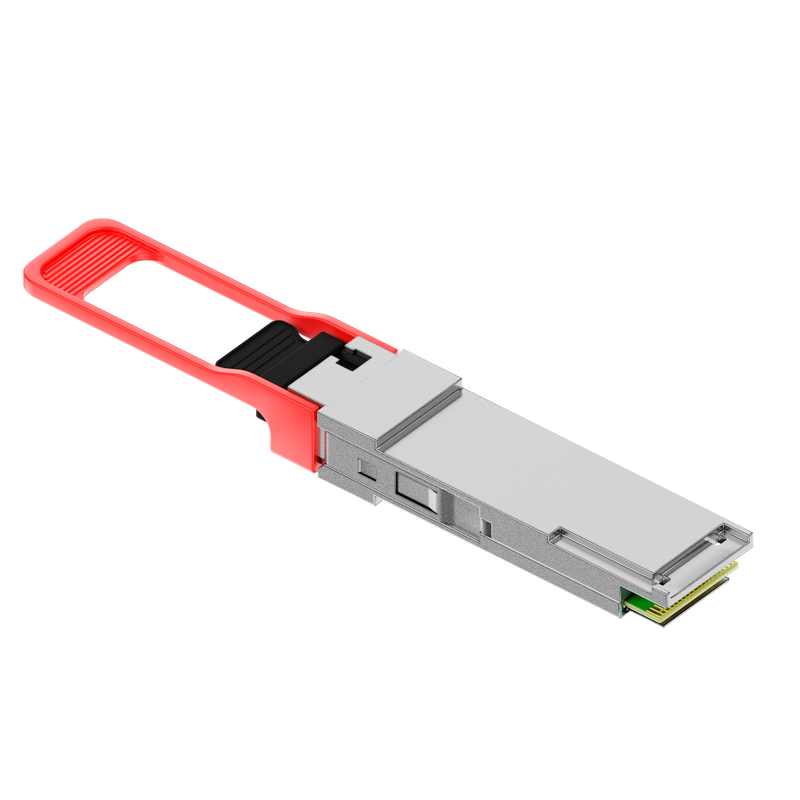

FT-Q100-ER1-30-A — одноволоконный модуль QSFP28 на 100 Гбит/с с дальностью до 30 км по одномодовому волокну. Передача и приём идут на встречных длинах волн O-диапазона по одному волокну.

Это предельная дальность одноволоконных исполнений раздела. Приёмный тракт построен на лавинном фотодиоде APD, тогда как у исполнений на 10 и 20 км стоит PIN. Лавинное умножение носителей повышает чувствительность и обеспечивает прирост дальности.

Передатчик построен на лазере с электроабсорбционным модулятором EML. Поток передаётся одной длиной волны с модуляцией PAM4, линейная скорость — 106,25 Гбит/с.

Коэффициент экстинкции — не менее 5 дБ, боковое подавление мод — не менее 30 дБ. Электрический интерфейс со стороны хоста — CAUI-4, четыре линии NRZ по 25,78 Гбит/с.

Модуль соответствует QSFP28 MSA, поддерживает горячую замену и диагностику DDM по I²C. Оптический разъём — simplex LC, питание 3,3 В, потребляемая мощность — не более 4,5 Вт, температура корпуса — 0…+70 °C.

Встречную сторону линии обслуживает FT-Q100-ER1-30-B. Меньшая дальность в одноволоконном исполнении — FT-Q100-LR1-20-A на 20 км.
