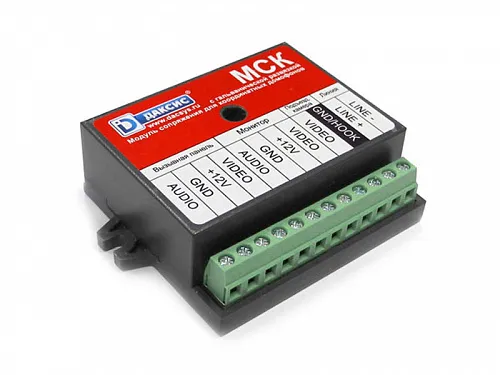

Модуль сопряжения МСК с гальванической развязкой Даксис

Модуль сопряжения индивидуального видеодомофона с общеподъездным многоквартирным домофоном (далее - модуль сопряжения) предназначен для подключения индивидуального видеодомофона к линии связи общеподъездного домофона с координатной системой адресации абонентов (Визит, Цифрал, Элтис. Метаком выпуска после 2015г.), для приема вызовов от него и открывания подъездной двери с помощью стандартных функций видеодомофона.

Совместимость координатных домофонов других производителей возможна, но не гарантируется.

Помимо линии аудиодомофона с помощью модуля сопряжения можно подключить четырехпроводную вызывную видео-панель (для установки на этаж) и видеосигнал от подъездной видеокамеры.

Внимание:

Допустимый уровень нагрузки линии видеосигнала от подъездной видеокамеры необходимо уточнить у специалистов обслуживающей организации. В случае недостаточной нагрузочной способности линии может потребоваться дополнительный этажный видеоусилитель.

Основные технические характеристики модуля сопряжения МСК:


Назначение контактов:
Аудио от вызывной панели;
Общий провод вызывной панели;
Видеосигнал от вызывной панели;
Аудиосигнал для видеодомофона;
Общий провод видеодомофона;
Видеосигнал для видеодомофона;
Видеосигнал от подъездной видеокамеры;
Общий провод подъездной видеокамеры/домофона (состояние по-умолчанию);
для версии плат, начиная с 2d, возможно подключение сигнала HOOK в положении перемычки J1 2-3;
Абонентская линия от домофона (положительный контакт, десятки);
Абонентская линия от домофона (отрицательный контакт, единицы);
