40GBASE-PSM4 QSFP+ модуль O-band 10км

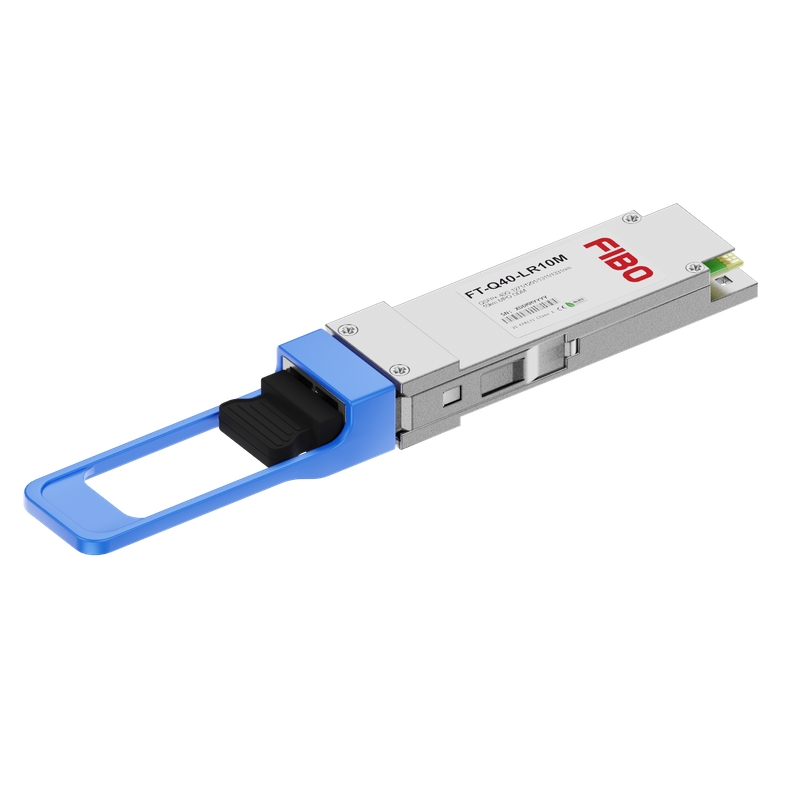

FT-Q40-LR10M — оптический трансивер QSFP+ на 40 Гбит/с для одномодовых линий до 10 км, собранный по схеме PSM4. 4 потока по 10 Гбит/с идут на 1310 нм по отдельным волокнам, на приём работают ещё 4: в кабеле MPO-12 задействованы 8 волокон из 12.

Мультиплексора в схеме PSM4 нет — внутри стоят 4 одинаковых передатчика на одной длине волны. Линия строится ленточным кабелем, поэтому исполнение рассчитано на площадки с готовой ленточной разводкой.

Каждый канал совместим с интерфейсом 10GBASE-LR, поэтому разветвитель MPO → 4×LC выводит из порта 4 независимые линии по 10 Гбит/с. Раскладку должен поддерживать и порт оборудования — режим 4×10 Гбит/с.

Питание 3,3 В.

Исполнение LR4 на 10 км по дуплексной паре волокон — FT-Q40-LR10L. Исполнение на 2 км — FT-Q40-LR02M (PSM4).
