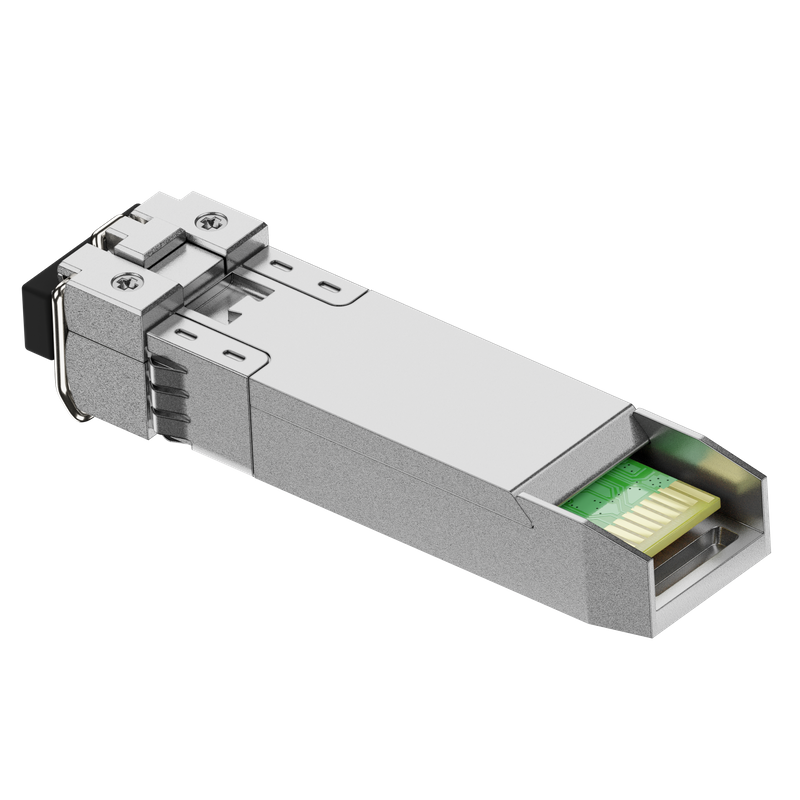

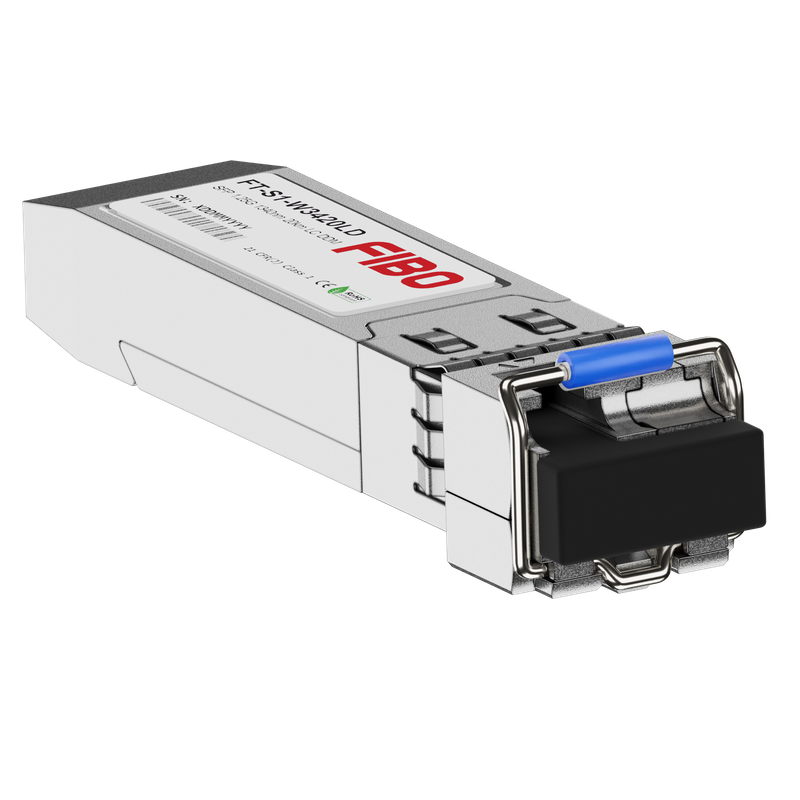

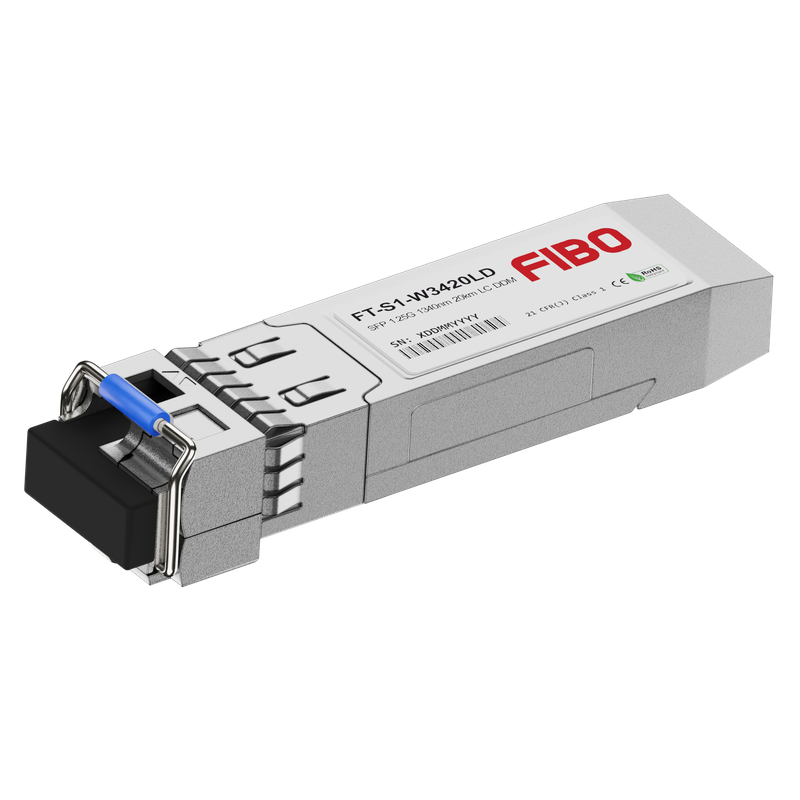

1000BASE-BX20-UA SFP модуль 1310/1490нм 20км

FT-S1-W3420LD — одноволоконный модуль SFP на 1,25 Гбит/с с дальностью до 20 км. Передатчик работает на 1310 нм, приёмник — на встречной длине волны 1490 нм.

Пара 1310/1490 отличает это исполнение от основной линейки, где встречной длиной волны служит 1550 нм. Именно на паре 1310/1490 построены интерфейсы 1000BASE-BX10, нормированные в IEEE 802.3ah; та же пара используется в GPON. Интерфейс совместим с другой стороной линии только при совпадении длины волны, скорости, типа интерфейса и оптических уровней.

Передатчик построен на лазере Фабри — Перо, приёмник — на PIN-фотодиоде. Коэффициент экстинкции — не менее 9 дБ.

Встречную сторону линии обслуживает FT-S1-W4320LD с передатчиком 1490 нм. Исполнение на ту же дальность с парой 1310/1550 — FT-S1-W3120LD.

Модуль соответствует SFP MSA, поддерживает горячую замену, напряжение питания 3,3 В. DDM по SFF-8472 передаёт температуру, напряжение питания, ток смещения лазера, оптическую мощность передачи и приёма. Оптический разъём — LC Simplex.

Исполнение с разъёмом SC — FT-S1-W3420SD.
