Уличный PoE-коммутатор Osnovo OS-46TB3 (SW-60812/I)

Osnovo OS-46TB3 (SW-60812/I) представляет собой неуправляемый промышленный РоЕ-коммутатор SW-60812/I, встроенный в шкаф уличной станции с оптическим кроссом OS-46TB3.

SW-60812/I

Коммутатор оснащен восемью FE-портами RJ-45 с поддержкой РоЕ, GE Uplink-портом RJ-45, двумя GE-слотами SFP. Поддерживает стандарты IEEE 802.3bt (60 Вт) для портов 1 и 2 по IEEE 802.3af (15.4 Вт на порт) и IEEE 802.3at (30 Вт на порт) для портов 3 ~ 8. Общий бюджет РоЕ — 240 Вт. Укомплектован переключателями режимов Extend Default VLAN и AutoCheck, клеммами для подключения основного и резервного питания (DC 48 ~ 57 В, БП в комплект не входят), реле аварийной сигнализации (DC 24 В, 1 A НО/НЗ) и заземления, LED-индикаторами тревоги, питания, подачи PoE, подключения устройств к RJ-45 и SFP-слотам.

Функциональность:

• Пропускная способность матрицы — 7.6 Гбит/с.
• Скорость переадресации пакетов — 1.488 mpps.
• Буфер пакетов — 1 Мбайт.
• Размер таблицы МАС-адресов — 8000.
• Пропускная способность матрицы — 7.6 Гбит/с.
• Передача данных на расстояние 250 м за счет снижения скорости до 10 Мбит/с.
• Изоляция портов (VLAN) для защиты от сетевого шторма.
• Режим антизависания Auto-Check (для РоЕ-портов).
• Топологии подключения — каскад, звезда.
• Автоопределение подключаемых РоЕ-устройств.
• Auto MDI/MDIX — автоопределение типа контакта для работы с прямыми и перекрестными кабелями.
• Защита от короткого замыкания и превышения максимального тока нагрузки.

Алюминиевый корпус соответствует стандарту защиты от пыли и влаги IP30, предусмотрена грозозащита (6 кВ). Рабочие температуры — –40 °C... +75 °C. Энергопотребление без РоЕ — 5 Вт. Размер — 165×50×115 мм.

OSS-44TB1

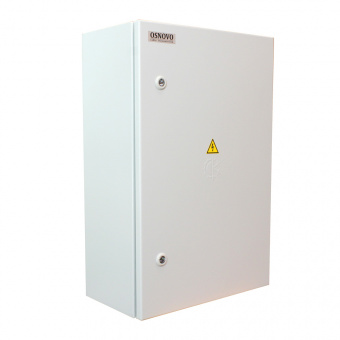

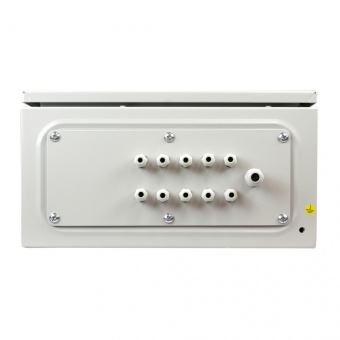

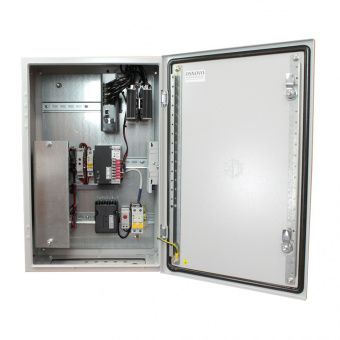

Электротехнический шкаф Osnovo OSS-44TB1 защищает оборудование от неблагоприятных погодных условий: корпус соответствует стандарту защиты от пыли и влаги IP66, рабочая температура — –60 °C… +50 °C. Укомплектован обогревателем, поддерживающим температуру внутри шкафа не ниже 0 °C, резервной свинцово-кислотной АКБ емкостью 2.2 А·ч, номинальным напряжением 12 В, блоком питания PS-48240/I, оптическим кроссом с двумя разъемами SC, автоматическим выключателем, двумя DIN-рейками, десятью гермовводами Ø3.6 мм и одним Ø6.4 мм. Предусмотрена защита оборудования от перегрузки, грозовых разрядов, КЗ.

Характеристики:

• Ширина — 400 мм.
• Высота — 600 мм.
• Глубина — 210 мм.
• Рабочее напряжение выключателя — 220 В, ток — 10 А.
• Мощность БП — 240 Вт, напряжение — 48 V DC.
• Потребляемая мощность обогревателя — 200 Вт.
• Материал корпуса — металл.
