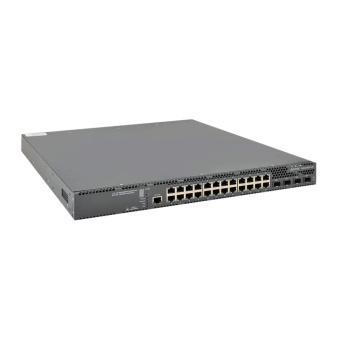

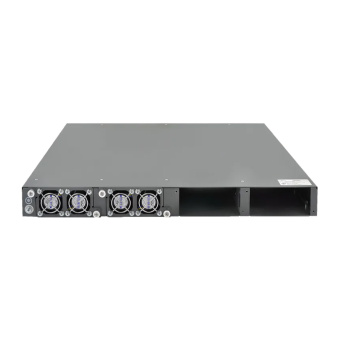

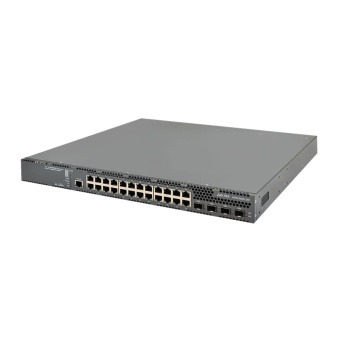

Коммутатор 24 порта PoE 4 порта 10G Eltex MES2300D-24P предназначен для организации сетевой инфраструктуры на предприятиях, в бизнес-центрах и операторских сетях. Устройство оснащено 24 гигабитными портами Ethernet с поддержкой PoE/PoE+ и четырьмя SFP+ портами 10G для высокоскоростного аплинка. Пропускная способность коммутатора достигает 128 Гбит/с, а производительность — 95,2 Mpps, что обеспечивает стабильную передачу данных без задержек. Поддержка стекирования до 8 устройств позволяет строить масштабируемые решения, а PoE-бюджет 720 Вт удобно питает IP-телефоны, камеры и точки доступа. В основе MES2300D-24P лежит мощная аппаратная платформа с 2 ГБ ОЗУ и 512 МБ ПЗУ, обеспечивающая надежность и устойчивую работу под нагрузкой. Коммутатор поддерживает L3-маршрутизацию, VLAN, Q-in-Q, Multicast (IGMP Snooping, MVR), VRRP и функции QoS для гибкого управления трафиком. Расширенные средства безопасности включают ACL L2–L4, IP Source Guard, Dynamic ARP Inspection и 802.1x-аутентификацию. Устройство имеет надежное металлическое шасси 1U для монтажа в стойку 19”, систему охлаждения с 4 вентиляторами и функцию резервирования блоков питания с возможностью горячей замены. Благодаря совокупности производительности, функциональности и энергоэффективности MES2300D-24P станет оптимальным выбором для построения корпоративных и операторских сетей.
