Бастион СКАТ-1200Т исп.12/20 источник бесперебойного питания 12В 12А

Бастион СКАТ-1200Т исп.12/20 источник бесперебойного питания 12В 12А

Предназначен для питания систем связи, телекоммуникационного оборудования и других потребителей с напряжением в цепях питания 12 В и постоянным током до 20 А
Используется как источник резервного питания и зарядное устройство для свинцово-кислотных АКБ номинальным напряжением 12 В и ёмкостью 17...250 Ач
Имеет три выхода с суммарным током до 12 А (при наличии сети и без АКБ)
При подключённой АКБ в основном и резервном режимах питает нагрузку суммарным током до 20 А

Преимущества источника бесперебойного питания СКАТ-1200Т исп.12/20

• микропроцессорное управление
• оптимальный заряд АКБ
• защита аккумулятора
• холодный пуск
• автоматический переход на резервное питание
• Гарантия 5 лет

Особенности СКАТ-1200Т исп.12/20

• световая индикация наличия напряжения электрической сети
• световая индикация наличия выходного напряжения
• питание нагрузки стабилизированным напряжением постоянного тока согласно п.2 таблицы и суммарным током потребления по трём выходам, включая ток заряда аккумуляторной батареи, не более 12 А при наличии напряжения в электрической сети, режим «Основной»
• автоматический переход на резервное питание от АКБ при снижении напряжения электрической сети ниже допустимого уровня п.1 таблицы или при отключении электрической сети, режим «РЕЗЕРВ»
• резервное питание нагрузки постоянным напряжением согласно п.2 таблицы, с суммарным током потребления по трём выходам не более 20 А
• оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «ОСНОВНОЙ» согласно п.6 таблицы
• ограничение тока заряда АКБ (п.6 таблицы) и возможность выбора одного из тр1х значений тока ограничения
• температурная компенсация напряжения заряда АКБ
• защита АКБ от глубокого разряда
• подогрев АКБ при отрицательных температурах окружающей среды с помощью нагревательного элемента (в комплект поставки не входит) номинальной мощностью потребления не более 60 Вт и номинальным напряжением питания 12 В постоянного тока
• возможность увеличения времени резервного питания (при использовании СКАТ-1200Т исп.12/20 в качестве источника резервного питания) резервируемых источников питания, оснащённых специальным входом для подключения источника резервного питания
• электронная защита от короткого замыкания клемм АКБ
• защита изделия от переполюсовки клемм АКБ
• защита изделия от короткого замыкания на выходе
• защита АКБ от короткого замыкания на выходе
• защита питающей сети 220 В от короткого замыкания в изделии
• электронная защита от перегрева изделия (если встроенный вентилятор не в состоянии обеспечить необходимое охлаждение). При этом изделие переходит в режим резервного питания до понижения его температуры ниже заданного значения
• защита от аварийного повышения выходного напряжения посредством автоматического выключения изделия
• управление внешними устройствами автоматики (или подключение внешних цепей индикации) посредством выходов типа «открытый коллектор»

Технические характеристики СКАТ-1200Т исп.12/20

• Напряжение питающей сети ~220 В, частотой 50±1 Гц с пределами изменения, В 180…250
• Выходное напряжение постоянного тока, В при наличии напряжения сети ~220 В, режим «ОСНОВНОЙ» и температуре окружающей среды 25°C 12,9…13,2 при отсутствии напряжения сети ~220 В, режим «РЕЗЕРВ» 9,8…12,1
• Ток нагрузки (суммарный по выходам «Выход 1,2,3»), A, не более при наличии сети ~220 В, режим ОСНОВНОЙ», включая ток заряда АКБ 12 * от АКБ, режим «РЕЗЕРВ» 20
• Напряжение заряда АКБ при наличии сетевого напряжения и температуре окружающей среды 25°C, В 13,6…13,7
• Коэффициент термокомпенсации  напряжения заряда АКБ, -мВ/ °C -18…20 **
• Ограничение тока заряда АКБ (устанавливается перемычкой), А 3; 6; 12
• Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, мА, не более 100
• Величина напряжения на АКБ, при котором индикатор «Выход» начинает мигать 1 раз в 1 сек. в режиме «Резерв», В 11,2…10,5
• Величина напряжения на АКБ, при котором происходит автоматическое отключение  нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В 10,8…10,5
• Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более 100
• Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более 14,0
• Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
• Рекомендуемая ёмкость АКБ, Ач 17—250***
• Количество АКБ, шт. 1
• Характеристики выходов в формате «открытый коллектор» напряжение, не более, В 30 ток, не более, А 0,5
• Максимальное сечение провода, зажимаемого в клеммах колодок, мм2, не более «СЕТЬ», «Выход 1, 2 и 3», «АКБ», «измерительный выход» 4 «открытый коллектор» и «термодатчик» 1
• Габаритные размеры ШхГхВ, не более, мм без упаковки 213х101х295 в упаковке 335х115х335
• Масса, НЕТТО (БРУТТО), кг, не более 3,1 (3,8)
• Диапазон рабочих температур, °С -10…+40
• Относительная влажность воздуха при 25°С, %, не более 90
• Степень защиты оболочкой по ГОСТ 14254-96 IP20

* Допускается, подключать при наличии сети нагрузку с током потребления до 20 А, при этом, если суммарный ток, потребляемый нагрузками, выше установленного значения (см. п.6 таблицы),  происходит разряд АКБ.

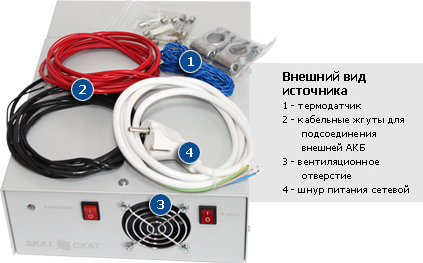

** Термокомпенсация обеспечивается подключением термодатчика АКБ (входит в комплект поставки.
*** Значение тока заряда АКБ не должно превышать 20% от значения номинальной ёмкости АКБ, поэтому, для исключения «перезарядки» и термического повреждения АКБ, не рекомендуется использовать аккумуляторные батареи, ёмкостью менее, чем указанно в п.13 таблицы
